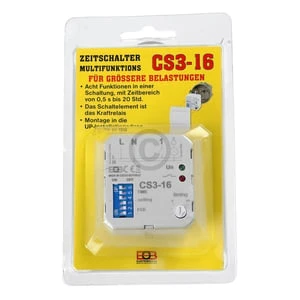

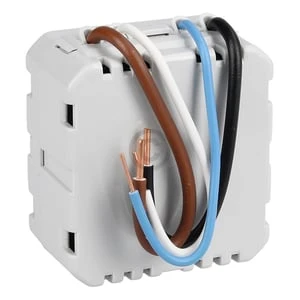

Zeitschalter Unterputz CS3-16 Für Licht Ventilator In Bad Treppenhaus

Der multifunktionale Zeitschalter CS3-16 für größere Belastungen
mit Möglichkeit der Einstellung von acht Funktionen.

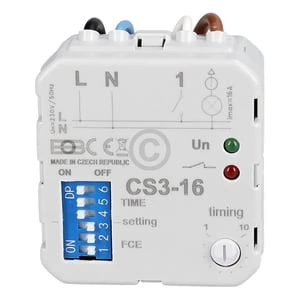

Der Zeitschalter CS3-16 ist ein Multifunktionsrelais zur Steuerung
der Widerstands- (Glühbirnen) und Induktionsbelastung
(Ventilatoren) und Montage unter das Bedienungselement (Schalter).
Das Schaltelement ist ein Starkstromrelais bzw. Kraftrelais
16A.
8 FUNKTIONEN in einer Schaltung, mit Zeitbereich von 0,5 s bis
20 Std.:
Zeitrelais mit Unterbrechungsmöglichkeit z.B.
Treppenselbstschalter
– zum Schalten der Belastung kommt es sofort nach Drücken der
Taste, aber der eigentliche Zeitverlauf beginnt erst nach dem Lösen
der Taste. Durch ein erneutes Drücken der Taste während des
Zeitablaufs kann die Belastung abgeschaltet werden.
Verzögerte Abschaltung (analog zu CS3-1) z.B. Bäder, WCs
– zum Schalten der Belastung kommt es im Moment der Tastenfreigabe.
Nach dem Zeitablauf wird die Belastung abgeschaltet.
Multifunktionszeitrelais mit Blockierung z.B.
Treppenselbstschalter
– die eingestellte Zeit wird mit der Zahl des Tastendrückens
vervielfacht. Soweit während des Zeitablaufs die Taste für ca. 3 s
gedrückt wird, wird die Belastung abgeschaltet.
Verzögerte Abschaltung ohne Blockierung z.B.
Treppenselbstschalter
– zur Einschaltung der Belastung kommt sofort nach dem Drücken der
Taste, aber der eigentliche Zeitverlauf beginnt erst nach dem Lösen
der Taste.
Impulsrelais (Bedienung von mehreren Stellen möglich) z.B.
Bedienung der Belastung von mehreren Stellen
– durch Drücken der Taste wird die Belastung eingeschaltet und
durch ein erneutes Drücken wird sie abgeschaltet.
Verzögerte Einschaltung z.B. Bäder, WCs
– nach Drücken der Taste beginnt die eingestellte Zeit
(Verzögerung) zu laufen. Danach wird die Belastung eingeschaltet.
Dieser Vorgang dauert bis zur Freigabe der Taste an.
Verzögerte Einschaltung und Abschaltung z.B. Bäder, WCs
– nach Drücken der Taste beginnt die eingestellte Zeit
(Verzögerung) zu laufen. Daraufhin folgt das Schalten der
Belastung. Nach Freigabe der Taste wird die Belastung mit gleicher
Verzögerung abgeschaltet.
Blinker z.B. Leuchtreklamen, Warnungsbeleuchtungen
– bei andauerndem Drücken der Taste erfolgt das Schalten der
Belastung zu den eingestellten Zeitintervallen 1:1 (Leuchtreklamen
usw.).
Technische Daten:
– Speisung 230, 0 V / 50 Hz
– Befestigungstyp Montage in die Unterputz-Installationsdose
– Montage ohne der Null-Leiter Nein
– Ohmsche Last 0 W bis 3680 W
– Induktive Last 0 VA bis 2 VA
– Stromverbrauch 1 W
– Schaltelement Relais
– Einstellbare Zeit 1 s bis 1200 min
– Fuse Nein
– Schutzart IP20
– Arbeitstemperatur 0 °C bis 35 °C
